桿鎖的工作原理：如何固定面板和外殼？

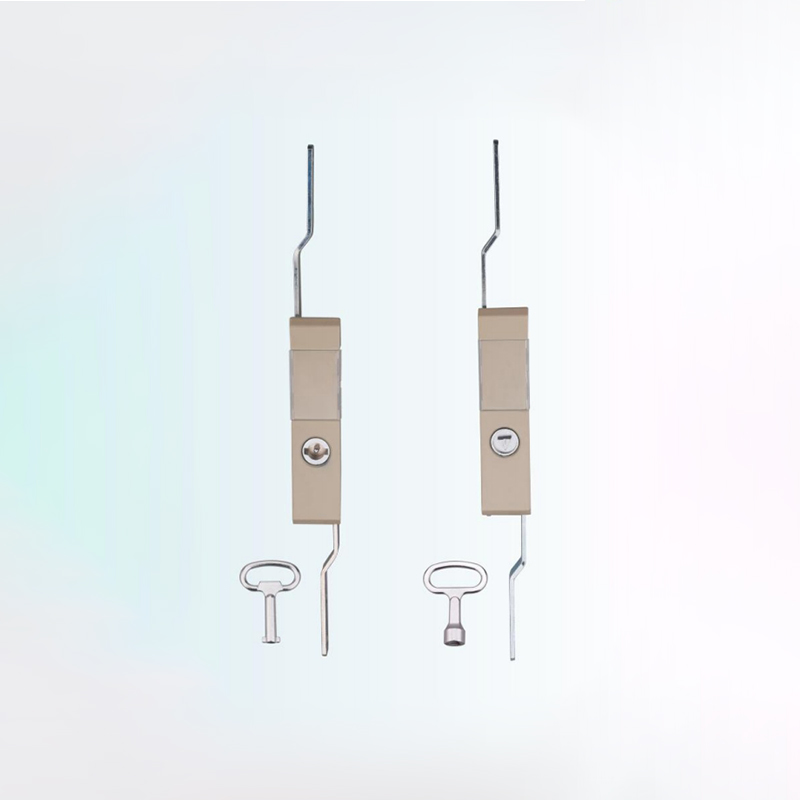

你可能不會太在意 桿鎖 當你打開電氣櫃時，它就顯得特別重要，但它往往也是在關鍵時刻確保櫃門牢固關閉的關鍵所在。桿式鎖本質上是一種機械鎖扣系統，它利用滑動金屬桿同時在多個點位將門、面板或檢修蓋鎖緊。當你轉動把手或鑰匙時，金屬桿會從中央機構向外移動並鎖定在框架上。這形成了一種緊密、穩定的密封，這是普通的單點鎖扣所無法比擬的。

多點鎖定的工作原理

了解這種機制的工作原理有助於解釋為什麼它在工業外殼和車輛中得到如此廣泛的應用。在鎖體內部，齒輪或凸輪系統將手或鑰匙的旋轉運動轉換為直線運動。

轉動把手時，內部零件會推動連接的連桿上下或左右移動。這些連桿通常由不銹鋼或鍍鋅金屬製成，它們在導引支架中滑動，直到其錐形末端牢固地鎖定在櫃體框架上的插槽中。反方向轉動把手即可縮回連桿並打開櫃門。這種設計的最大優勢在於多點接觸。鎖具並非僅作用於把手附近來固定櫃門，而是將壓力分散到櫃體的頂部、底部，有時甚至側面。

為什麼電氣櫃要依賴桿鎖

如果您從事工業控制面板或戶外電信機櫃的相關工作，保持良好的密封性至關重要。電氣櫃通常需要具備強大的IP或NEMA防護等級，以防止灰塵、水和腐蝕性氣體進入。如果門鎖的鎖扣強度不足，單點鎖扣可能會導致門角向外彎曲，破壞密封墊，使水分滲入。

桿鎖 要解決這個問題，只需將整個門邊均勻地拉緊到密封條上即可。這對於多雨地區的室外配電櫃或需要定期沖洗的工廠機房尤其重要。透過保持門平整併正確對齊，桿鎖可以保護斷路器、接觸器和PLC免受環境損害。

用於交通運輸的抗振性能

桿式鎖在行動裝置中也表現出色。在火車配電櫃、房車儲物艙和其他移動式外殼中，持續的振動會導致標準鎖扣鬆動。簡單的撞擊式鎖扣在顛簸的道路或崎嶇的鐵軌上可能會突然彈開。

多點式桿鎖系統更加牢固可靠。由於桿件與車架接收器鎖定，只有刻意轉動手柄才能鬆開，不會因振動而逐漸打開。對於房車車主而言，這意味著存放丙烷或電池的艙室在行駛過程中始終保持安全。對於鐵路技術人員而言，這意味著即使在高速行駛下，底盤電氣箱也能保持關閉。

常見的桿鎖裝置類型

更換鎖具或設計新面板時，通常會遇到幾種常見的配置：

• 兩點垂直鎖定： 一根桿子向上，一根桿子向下。這是落地式機櫃和伺服器機架最常使用的安裝方式。
• 三點式鎖定，附側螺栓： 常用於較寬的門上，以防止門體中間部分向外彎曲打開。
• 猛然關閉的桿鎖： 無需轉動把手即可將門推關上。斜面彈簧桿會自動卡入到位。

保持桿鎖順暢運行

雖然 桿鎖 即使結構堅固，鎖具用久了也可能出現卡滯或摩擦的情況。如果櫃門難以關上或把手感覺澀滯，問題很少出在鎖體本身。最常見的原因是鎖桿錯位。導桿彎曲或鎖舌鬆動都可能導致摩擦。

解決方法通常很簡單。鬆開導引支架上的螺絲，讓桿子回到自然位置，然後再擰緊。在桿端塗抹少量乾性潤滑劑也有助於保持運作安靜順暢。

總結

無論您是要保護高壓配電櫃還是房車上的戶外儲物艙，原理都是一樣的。桿式鎖具提供均勻可靠的鎖緊力，確保門體密封，保護內部零件。這是一種簡單直接的機械解決方案，在惡劣、高振動的環境中，其性能通常優於更複雜的電子鎖。
